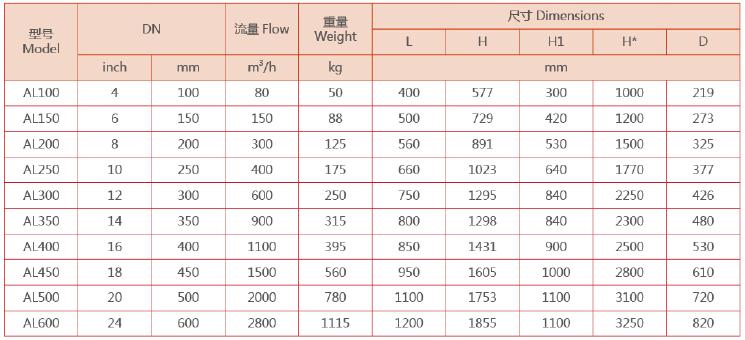

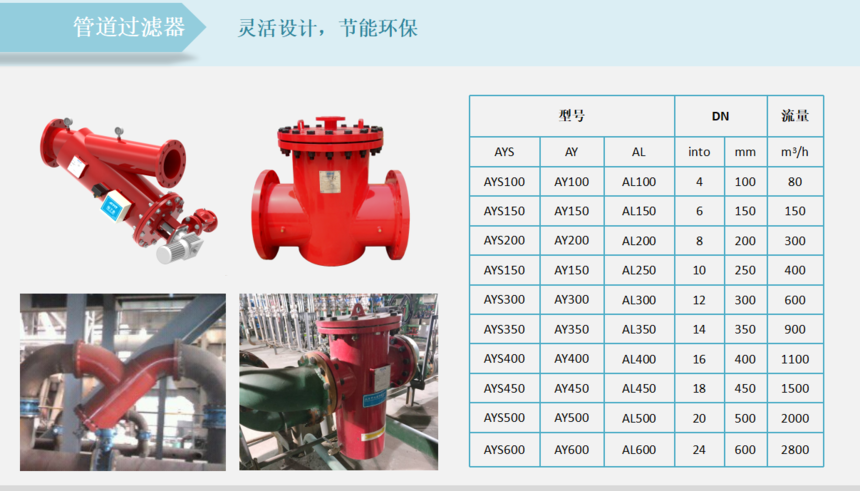

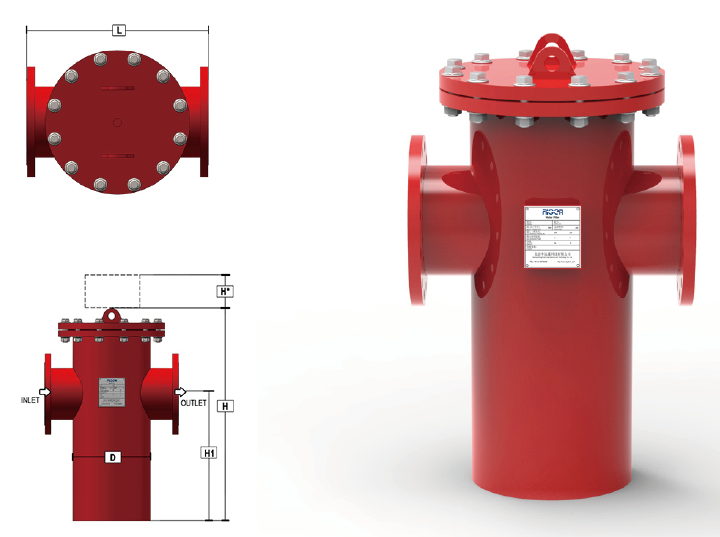

型号规格
选型方法
1、过滤器进出口通径：
原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
比如管道是DN100的，过滤器的口径一般不应低于DN100
2、公称压力选型：
按照过滤管路可能出现的压力确定过滤器的压力等级。比如管道的压力是PN25，过滤器就应选PN25。
3、孔目数的选择：
过滤器孔目数的选择主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。一般水用的进口过滤器的目数是40目-80目，蒸汽的进口过滤器的目数是100-200目，其他气体的进口过滤器的目数根据客户对气体的精度要求选择。
4、过滤器材质：
过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。腐蚀性介质要选不锈钢或者衬氟，衬胶。
5、过滤器阻力损失计算
水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa。

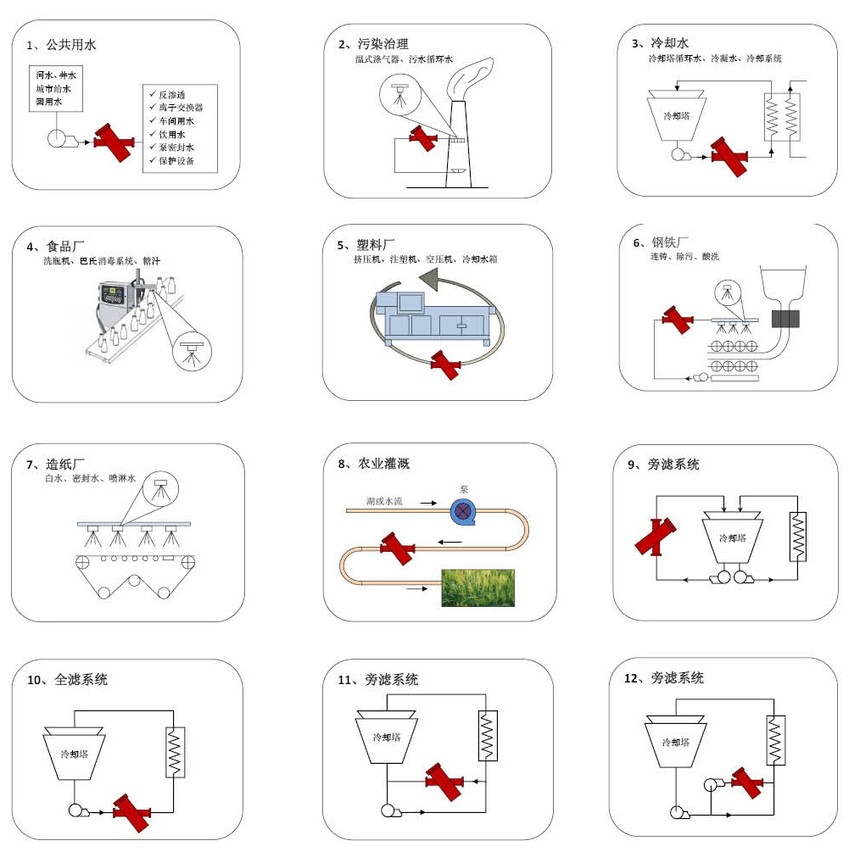

应用范围

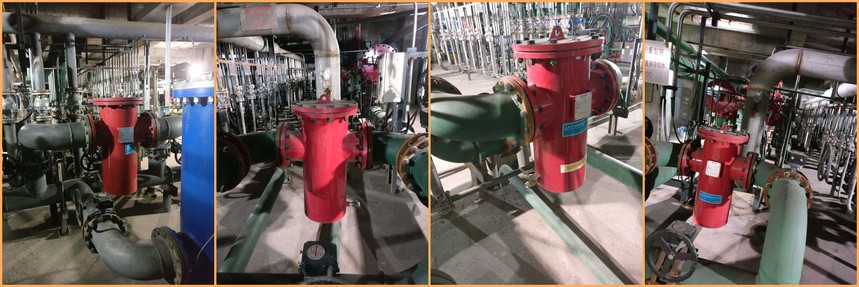

现场实例
注意事项
管道过滤器操作简单，使用时只需将所需要细度等级的滤袋安装在滤筒内，检查O型密封圈是否完好，然后旋紧滤筒盖环形螺栓，即可投入工作。泵启动后，过滤机上压力表微微上升，初始压力约0.05MPa左右，随着使用时间的延长，缸内滤渣逐渐增多，当压力达到0.4MPa时，应停机打开筒盖，检查滤机袋留渣情况，可更换滤袋继续使用（滤袋通过清洗一般可重复使用）。过滤机压力一般调在0.1-0.3MPa比较合适，可通过回流管路或泵上回流阀来调节，过滤压力过高会损坏滤袋以及保护网，需格外注意。
设备应采用旁通式安装，以便设备在不停机状态下检修与维护。
管道过滤器设备可根据现场情况采用水平或垂直安装，设备须按进出水口方向与管道连接，当垂直安装时，设备进水口朝上，水平安装时，排污口朝下。
设备进水口、出水口、排污口均应加装阀门（排污阀应为快速阀）。
设备之间净距离不小于1500mm；设备与墙体净距离不小于1000mm；设备与四周应留出不小于500mm的维修空间。
